1、机器特性:

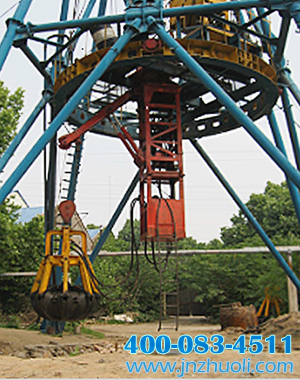

HZY型系列液压中心回转抓岩机是开凿立式矿井抓取松散岩石的抓取设备。本机的动力由原气动改为液动,整机的提升机构、变幅机构、回转机构、抓斗为全液压驱动,各运动机构可通过操纵液控阀控制。本机具有操作轻便灵活、工作平稳、抓岩能力强、抓取效率高的特点,达到安全、高效、节能、无噪的要求,极大地改善作业环境,节约耗能3倍以上,是立井快速施工抓岩设备的更新换代产品。
2010年该产品通过中国煤炭工业协会科技成果鉴定。
(中煤科鉴字【2010】第JS12号)
2、技术性能
技术参数 |
产品型号 |
||
HZY-6 |
HZY-10 |
||
适用井筒直径(m) |
≥4 |
≥6 |
|
抓岩生产能力(m3/h) |
50 |
60 |
|
机器外形尺寸 |
回转机座(长×宽)(mm) |
1400×1170 |
1400×1170 |
主机架(长×宽)(mm) |
990×860 |
1070×960 |
|
整机高度(mm) |
6500 |
7100 |
|
整机重量(Kg)(含抓斗) |
7300 |
9800 |
|
抓斗容积(m3) |
0.6 |
1.0 |
|
抓斗重量(Kg) |
2300 |
3300 |
|
提升能力(KN) |
40 |
65 |
|
提升功率(Kw) |
80 |
80 |
|
提升速度(m/s) |
0.4~0.5 |
0.4~0.5 |
|
回转转速(r/min) |
3~4 |
3~4 |
|
变幅速度(m/s) |
0.4 |
0.4 |
|
回转角度(°) |
≥360 |
≥360 |
|
动力驱动形式 |
电液驱动 |
电液驱动 |
|
系统工作压力(MPa) |
16 |
16 |
|
泵站外形尺寸(长×宽×高) |
1800×1300×1800 |
1950×1400×1950 |
|
泵站重量(Kg) |
2000 |
2100 |
|
电机功率(KW) |
55 |
75 |
